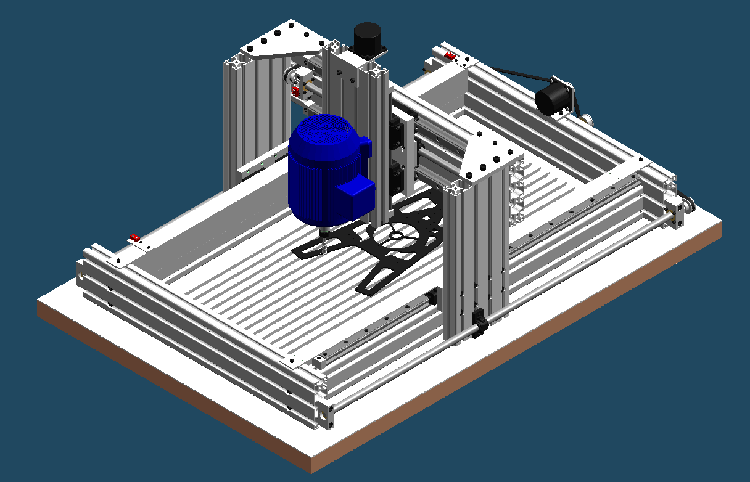

Bauplan zur CNC-Fräse

Bei dem Bauplan für die CNC-Fräsmaschine handelt es sich um 45 Seiten DIN A-4 Zeichnungen, 8 Baugruppenzeichnungen in DIN A3 und 4 Schwarz/Weiss-Ausdrucke DIN A4 und 1 Farbausdruck DIN A4, sowie Stücklisten, Baubeschreibung und Liefernachweise. Alle Teile sind als Einzelteilzeichnungen in einer 3-Seitenansicht und Isometrischer Ansicht dargestellt. Baugruppenzeichnungen sowie Explosionsdarstellungen der Baugruppen erleichtern den Nachbau der Maschine. Alle Zeichnungen sind mit einem professionellen 3D-CAD-Tool erstellt worden. Natürlich steht auch in der Bauanleitung die wichtigsten Beschreibungen zur Bearbeitung der Einzelteile und deren Montage. Nach den detaillierten Plänen sollte es dem visierten Modellbauer, ausgerüstet mit einer Ständerbohrmaschine und Drehmaschine keine Probleme bereiten, die Maschine aufzubauen.


Verfahrwege:

X = 745 mm
Y = 275 mm
Z = 100 mm
(Verkleiner oder Vergrößern der Verfahrwege ist in Schritten zu 100mm, durch minimale Änderung der Bauteile möglich)

Bei Interesse können Sie den Plan hier bestellen

Eine Beispielseite des Bauplans.
